Laporan Praktikum Modul 1 Percobaan 3

LAPORAN PRAKTIKUM MODUL 1

PERCOBAAN 3

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Alat dan Bahan

3. Rangkaian Simulasi

4. Prinsip Kerja Rangkaian

5. Video Rangkaian

6. Analisa

7. Link Download

1. Jurnal [Kembali]

2. Alat dan Bahan [Kembali]

Gambar Module D'Lorenzo

Gambar Jumper

3. Rangkaian Simulasi [Kembali]

4. Prinsip Kerja Rangkaian [Kembali]

Rangkaian untuk percobaan ini terhubung dengan kapasitor dan resistor yang dapat diatur, lampu LED H0 dan lampu LED H3 yang akan dihitung lama waktu perpindahannya, saklar A dan saklar B sebagai pentrigger lampu LED nya.

Pada rangkaian akan dibuat variasi kapasitor dengan nilai kapasitansi sebesar100uF, 470uF dan 940uF dengan percobaan dilakukan sebanyak 4 kali untuk masing masing variasi nilai kapasitansi. Yang mana percobaan akan terbagi atas dua kondisi yaitu ketika tw min(R1) dan juga ketika tw max(R1+P1). Dan setiap kondisi tw max atau tw min juga akan dilakukan dalam 2 kondisi yaitu dengan kondisi 1 Q saklar A=0, saklar B = dan kondisi 2 Q saklar A= ,B=1. yang saklar tersebut nantinya akan berfungsi untuk menghidupkan atau mematikan lampu LED. Lampu LED akan dihitung lama waktu yang digunakan saat mati (saklar dimatikan) ke waktu nyala (saklar dihidupkan) yang mana nanti akan terdapat delay akibat besar reaktansi dan kapasitansinya.

5. Video Rangkaian [Kembali]

6. Analisa [Kembali]

1. Bagaimana pengaruh perubahan nilai kapasitor dan resistor? Jelaskan beserta rumusnya!

~> Nilai kapasitor dan resistor pada percobaan mempengaruhi lama waktu untuk Time Rise(Rt) atau lama waktu berpindahnya atau hidupnya lampu LED H0 dan lamanya LED H3 mati. Semakin kecil kapasitor, maka semakin kecil juga kapasitor mengisi dan arus mengalir sedikit, begitu juga sebaliknya. Rumusnya yaitu

t = (n(2) (R1 + Rn) C

2. Analisa dan bandingkan hasil jurnal yang didapatkan di praktikum dengan hasil perhitungan, carilah persentase errornya!

~> Dari hasil data yang didapat pada jurnal berdasarkan percobaan, ditunjukkan bahwa nilai yang didapat dari praktikum memiliki perbedaan dengan nilai jurnal hasil perhitungan. Hal ini mungkin saja terjadi dikarenakan praktikan yang kurang cekatan ketika men-switch atau mentrigger saklar dan dalam menekan stopwatch saat perpindahan lampu LED.

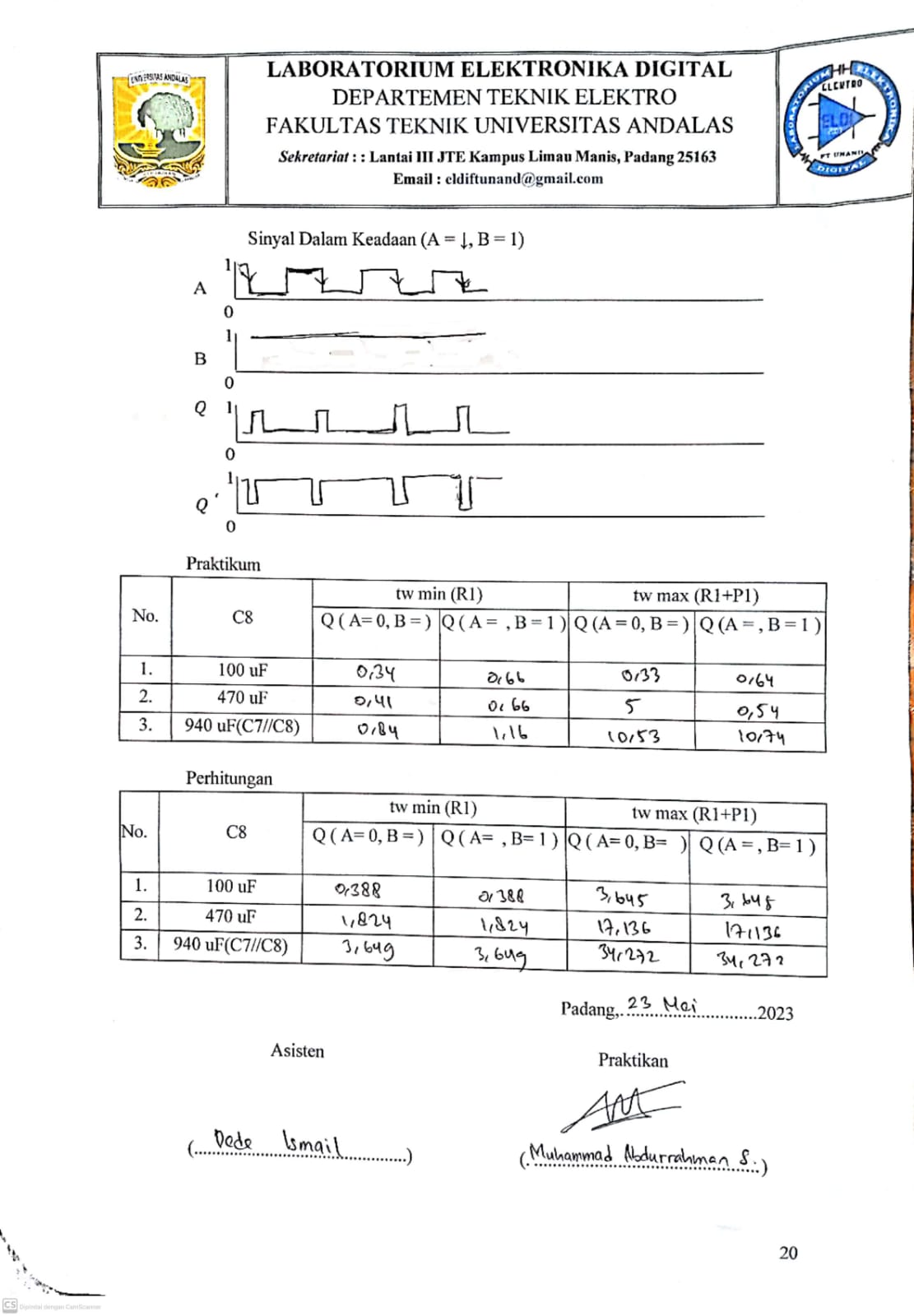

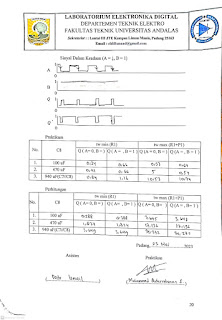

Untuk nilai persentase errornya dapat dilihat pada gambar dibawah ini :
